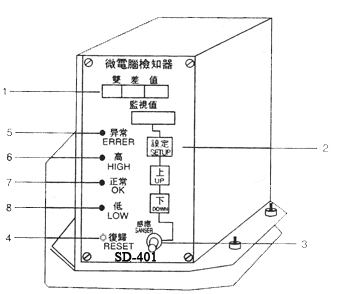

一、微電腦下死點檢知器各部分名稱：
1、顯示器：顯示變差值與監視值。 2、設定（上、下）：可設定變差值之最大的許值。
3、感測器訊號輸入座：以訊號線連結感測器與微電腦。 4、復歸鍵：解除停車狀態。
5、異常指示燈：異常狀況出現，燈亮。 6、過高指示燈：變差值高于監視值（含）范圍內，燈亮。
7、正常指示燈：變差值在監視值范圍內，燈亮。 8、過低指示燈：變差值低于監視值（含）范圍時，燈亮。
二、微電腦下死點檢知器操作說明：
1、下死點變動情形：
微電腦檢測裝置，乃測定沖壓時脫料板與下模間之距離變差加以控制。沖壓時產生下死點變動情形：無負荷時下死點精度......2um；負荷時下死點精度：起動時STAR..6um，連續連轉時..4um。
2、感測裝置：
為檢測上述變動，需要一些檢測裝置為本器之附件：
A、非接觸性高周波近接開關
B、感應體
3、感測器安裝法：

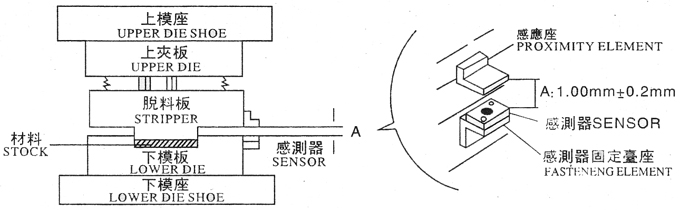

感應體請裝在模具脫料板旁。感測器與固定座裝在下模旁，如下圖：
感測器操作距離：0.8mm-1.15mm（脫料板在下死點位置時）
4、感測器A間隙設定
感測器安裝完成后，設定感測器與感應體“A”間隙，在設定之前，務必將脫料板沖至下死點位置（含材料），“A”間隙為0.8mm至1.2mm，（理想值為0.9mm至1.1mm）
5、監視值設定
請依據制品精度要求設定，或依正常沖壓變差值設定。
例如：正常沖壓變差值最大為5um,則監視值設定為“6”um。
（特別注意監視值的設定，最小1格為1um，最大9um）
三、微電腦下死點檢知器規格：
適用溫度 | 0-50℃ | 感測器數 | SD401一個 | SD402二個 |
重 量 | 2.4kg | 感測器尺寸 | 30W×8H×20D | |
輸出信號 | 繼電器接點（A.B)250V 3A | 感測器長度 | 5cm-10cm | |
電源電壓 | 50/60HZ+10%AC85V-240V | 連接線長度 | 3M及5M兩種 | |
感測設定距離 | 0.8-1.2mm | |||
外形尺寸 | 105W×140H×185D | 最大連轉速度 | 2000S.PM | |
四、微電腦下死點檢知器安裝注意事項：
1、感測器須安裝在適當位置，以利調整A間隙及拆卸感測器或感應體。
2、微電腦檢出器提供一組輸出接點，以連接沖床控制緊急停車。
連接時，須視沖床緊急停止方式應用如下：
(1)緊急停止為N.O常開式,須以COM1及NO3與其做并聯控制。
(2)緊急停止為NC常閉式，須以COM1及NC2與其做串聯控制。
3、安裝電源時，必須檢查沖床使用電壓，頻率是否與檢出器相同，（110-220V皆可連接）如有不同，必須做調整。
4、連接訊號線時，確保把接頭卡緊，以利正常動作。
五、微電腦下死點檢知器操作步驟
1、設定監視值
2、按“回歸”鍵
3、運轉沖床
4、當檢知異常令沖床停車時，須先排除異狀況，再回至步驟(2)繼續操作。
六、微電腦下死點檢知故障檢查、排除
故障狀態 | 檢查、排除方法 |
變差值顯示為： | 1、“A”間隙太小或太大（重新設定）。 |
顯示慕數字亂跳，非正常頻率 | 1、訊號線接觸不良（更換）。 |
異常時，無法停車 | 1、緊急停止控制線是否脫落（接妥）。 |
沖床停車，正常燈亮?xí)r | 1、沖床本身緊急停止。 |
